Skanowanie 3D w praktyce: Projekt uchwytu do hulajnogi na dodatkową baterię
Wstęp
Technologia skanowania 3D, która jeszcze niedawno była kojarzona głównie z przemysłem, zyskuje coraz szersze zastosowanie w projektach, które mają bezpośredni wpływ na codzienne życie. Od projektowania produktów konsumpcyjnych po tworzenie niestandardowych rozwiązań, skanowanie 3D staje się kluczowym narzędziem w opracowywaniu innowacyjnych, precyzyjnych produktów, które odpowiadają na realne potrzeby użytkowników. Przykład jednego z naszych ostatnich projektów pokazuje, jak ta technologia pomaga w tworzeniu bardziej funkcjonalnych, bezpiecznych i dopasowanych rozwiązań, które mogą znacząco wpłynąć na komfort codziennego użytkowania.
Wyzwanie
Klient zwrócił się do nas z problemem, który dotyczył zwiększenia zasięgu jego elektrycznej hulajnogi. Standardowa bateria nie wystarczała na dłuższe trasy, dlatego potrzebował uchwytu na dodatkowe ogniwo zasilające. Spotkanie wstępne pozwoliło nam dokładnie zrozumieć potrzeby klienta. Naszym celem było zaprojektowanie akcesorium, które umożliwiłoby dwukrotne zwiększenie zasięgu pojazdu. Wymogi obejmowały stworzenie uchwytu, który pomieściłby dodatkową baterię i byłby wyposażony w szynę do elektrycznego połączenia z instalacją w hulajnodze. Po zdjęciu zapasowej baterii uchwyt miał zostać zamknięty pokrywą, zasłaniającą szynę.
Skanowanie 3D
Aby zaprojektować uchwyt, niezwykle istotne było precyzyjne odwzorowanie ramy hulajnogi, by stworzyć akcesorium idealnie dopasowane do jej konstrukcji. Zamiast polegać na tradycyjnych, czasochłonnych metodach pomiarowych, zdecydowaliśmy się na skanowanie 3D, które pozwoliło na szybkie i dokładne uchwycenie kształtu ramy. Do tego celu wybraliśmy skaner 3D FreeScan Combo marki Shining 3D. Dzięki zmniejszonej odległości kamer skanera 3D możliwe jest uchwycenie geometrii w miejscach trudno dostępnych, takich jak wnęki, szczeliny, czy detale wewnętrzne obiektów. Dodatkowo w trybie HD mogliśmy zeskanować wybrane obszary które wymagały zwiększonej rozdzielczości, które pomogły projektantowi dokładnie odtworzyć potrzebne fragmenty na modelu CAD.

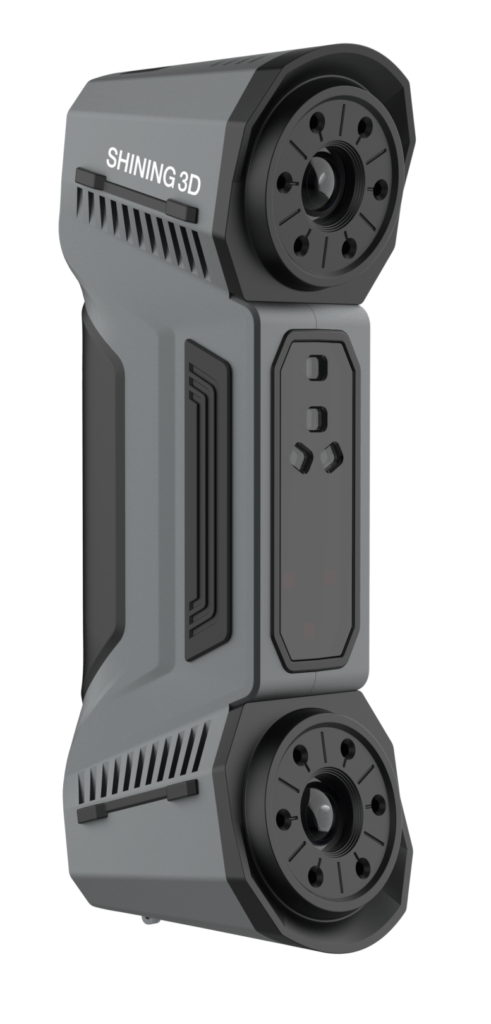

Skaner 3D FreeScan Combo Shining 3D
Proces projektowy
Po zeskanowaniu ramy hulajnogi uzyskaliśmy dane, które umożliwiły stworzenie modelu CAD uchwytu w oprogramowaniu Solid Edge. Projektowanie w oparciu o skan zapewniło precyzyjne dopasowanie wymiarów oraz optymalizację konstrukcji, dzięki której uchwyt doskonale współgrał z ramą hulajnogi, nie kolidując z jej elementami.
Zaprojektowany uchwyt składa się z dwóch głównych elementów: blaszanej konstrukcji, wyposażonej w zaciski, oraz pokrywy wykonanej w technologii druku 3D. Zaciski, pokryte gumowymi okładzinami, chronią lakierowaną powierzchnię hulajnogi przed uszkodzeniami, natomiast pokrywa, po zamontowaniu, zapewnia szczelność na poziomie IP40.
Rezultaty
Dzięki wykorzystanu technologii skanowania 3D projekt uchwytu na dodatkową baterię hulajnogi został zrealizowany szybko i precyzyjnie. W rezultacie klient otrzymał idealnie dopasowany uchwyt, który zwiększył zasięg hulajnogi, zachowując jej pełną funkcjonalność.
Projekt nie tylko przyczynił się do wydłużenia zasięgu hulajnogi, ale także spełnił wysokie wymagania dotyczące estetyki, trwałości i bezpieczeństwa. Korzyści płynące z technologii 3D to nie tylko oszczędność czasu, ale także możliwość szybszego testowania i modyfikowania projektu, co w tradycyjnych metodach byłoby znacznie bardziej czasochłonne. Ostatecznie projekt stał się przykładem, jak skanowanie, projektowanie i druk 3D mogą wspierać rozwój innowacyjnych rozwiązań, odpowiadając na realne potrzeby użytkowników.
