Od maszyn budowlanych po transport kolejowy, od lotnictwa cywilnego po sektor energetyczny – FreeScan Trak Nova został zaprojektowany z myślą o branżach wymagających precyzyjnych i wydajnych pomiarów wielkogabarytowych.
✓ Wielofunkcyjny system skanowania
✓ Niezależnie działający ręczny laserowy skaner 3D

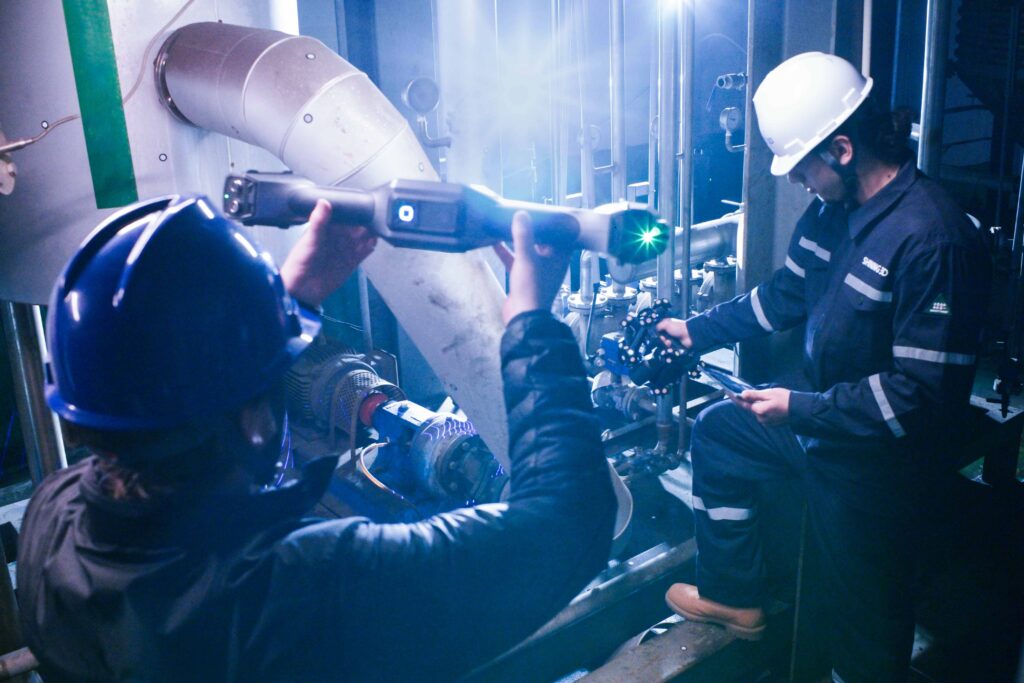

✓ Dynamiczne śledzenie w czasie rzeczywistym
✓ Wbudowana wideofotogrametria
✓ W pełni bezprzewodowa praca
✓ Maksymalna mobilność
Dzięki śledzeniu w czasie rzeczywistym skaner precyzyjnie rejestruje nawet najdrobniejsze detale. Jego bezprzewodowa, kompaktowa konstrukcja umożliwia wygodne skanowanie w trudno dostępnych miejscach, gwarantując szybkie i dokładne pomiary.

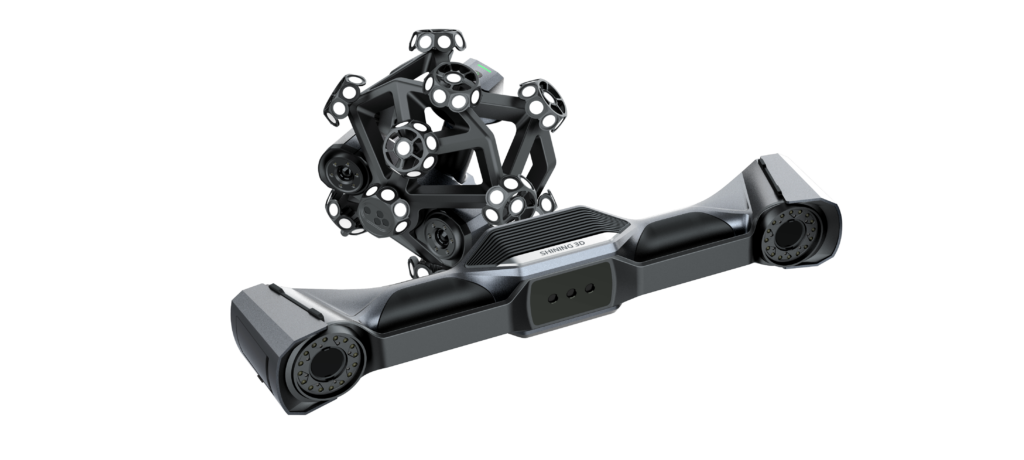

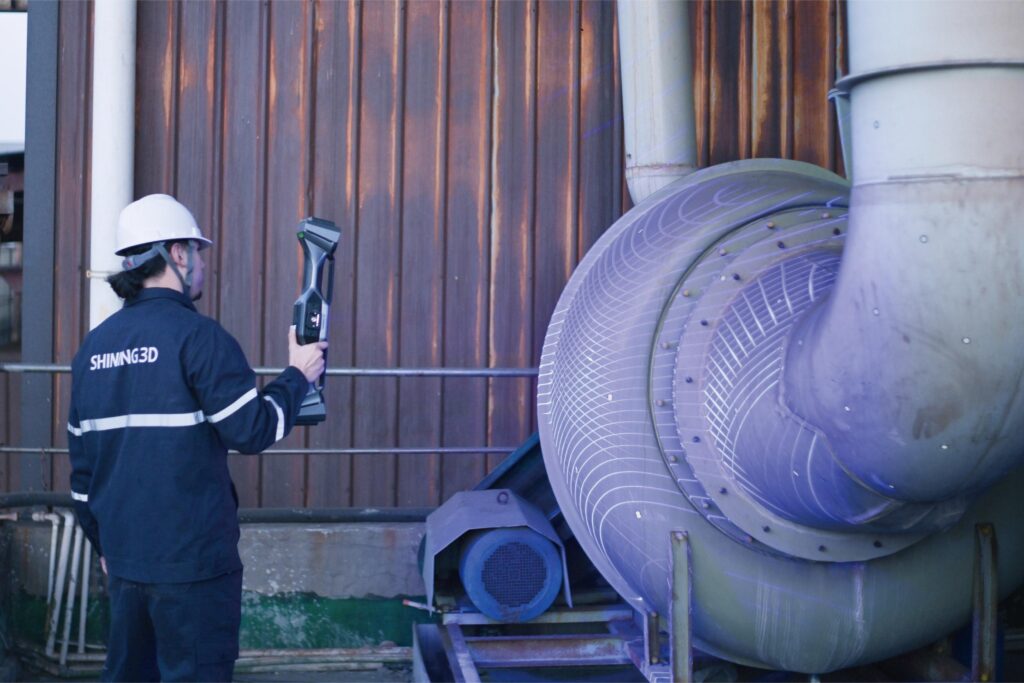

Tracker FreeScan UE Nova pełni również funkcję niezależnie działającego ręcznego skanera laserowego o największym polu widzenia na rynku. Tworzy wszechstronny system zapewniający maksymalną efektywność pracy oraz precyzję pomiarów.

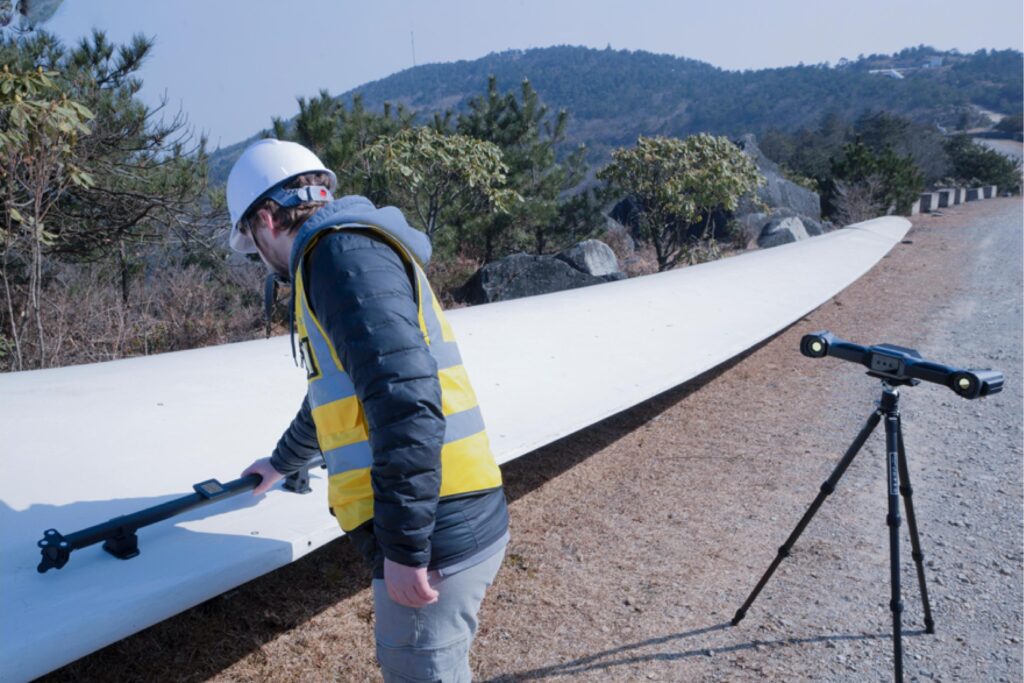

System FreeScan Trak Nova wykorzystuje opatentowaną przez SHINING 3D technologię wideofotogrametrii (VPG), która eliminuje konieczność używania markerów. Integracja fotogrametrii z belką kalibracyjną pozwala na bieżącą weryfikację znaczników za pomocą nagrania wideo. To rozwiązanie zapewnia stabilną dokładność objętościową i znacząco upraszcza konfigurację, umożliwiając sprawniejsze skanowanie dużych obiektów.
Zintegrowane moduły bezprzewodowe – zapewniają pełną swobodę pracy przy skanowaniu dużych obiektów oraz w trudno dostępnych miejscach, bez ograniczeń wynikających z kabli czy dodatkowych urządzeń.
Bezproblemowa integracja umożliwia transmisję danych w czasie rzeczywistym, zapewniają stabilny przesył informacji. Zaawansowane systemy przetwarzania danych w skanerze śledzącym i szerokozakresowym gwarantują szybkie i efektywne działanie.

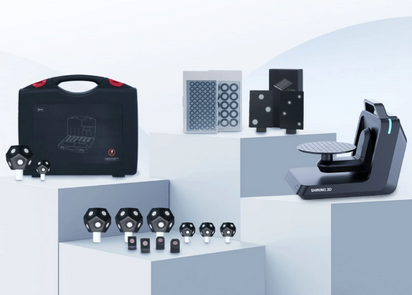

Wszystkie niezbędne elementy mieszczą się w poręcznej walizce, a lekka konstrukcja z włókna węglowego gwarantuje wytrzymałość i niezawodną pracę w każdych warunkach
TE Nova: 1,2 kg
UE Nova: 1,6 kg
Aby zapewnić maksymalną wygodę, FreeScan Trak Nova wyposażono w wymienne akumulatory, które wydłużają czas skanowania. Baterie można łatwo wymieniać, co pozwala zachować ciągłość pracy, nawet w trakcie długotrwałych projektów lub w odległych lokalizacjach.
System bezproblemowo łączy szerokozasięgowe skanowanie laserowe, które uchwyca całą strukturę, z dynamicznym śledzeniem szczegółowych cech lokalnych, integrując szerokie pokrycie i precyzyjne detale w jednolity zestaw danych.
Inteligentne wykrywanie konturów umożliwia szybkie i precyzyjne skanowanie oraz pomiar okrągłych i kwadratowych otworów, zapewniając dane o otworach o wysokiej dokładności.
System automatycznie dostosowuje rozdzielczość siatki do krzywizny obiektu, zapewniając wyraźniejsze i bardziej szczegółowe detale, szczególnie w przypadku złożonych kształtów.
Zintegrowany moduł inspekcji, certyfikowany przez PTB, umożliwia dokładną i niezawodną inspekcję pełnowymiarową, gwarantując wysoką jakość pomiarów oraz precyzyjne wyniki w różnych aplikacjach.
FreeScan Trak Nova to idealne rozwiązanie do skanowania dużych maszyn, takich jak koparki czy spychacze. Dzięki szerokiemu polu widzenia (2,6 × 2,2 m) i 50 niebieskim liniom lasera umożliwia szybkie i precyzyjne odwzorowanie obiektów o dużych gabarytach. W połączeniu z TE Nova tworzy dynamiczny system śledzenia, który zapewnia wysoką dokładność pomiarów, nawet w trudnych i niestabilnych warunkach. Doskonale sprawdzi się w zaawansowanych zadaniach inżynieryjnych, takich jak analiza symulacyjna, wykrywanie zużycia czy planowanie napraw.

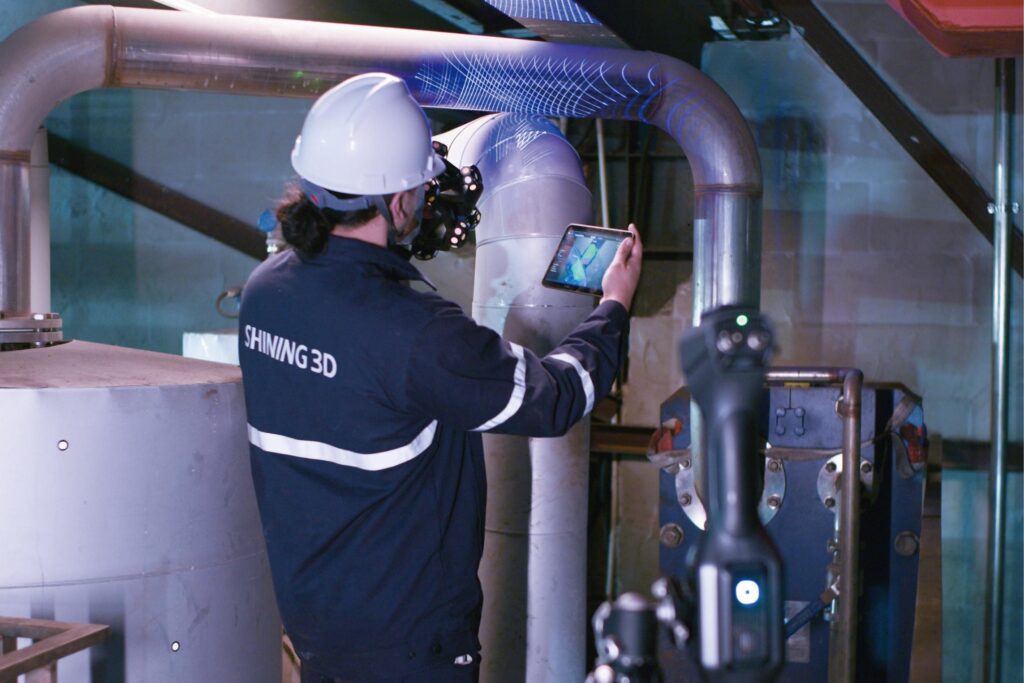

System dynamicznego śledzenia oferuje trzy tryby pracy (bliski, standardowy, daleki), dostosowujące się do różnych odległości i warunków. Bezmarkerowe skanowanie pozwala precyzyjnie zbierać dane w promieniu do 3,5 metra. Bezprzewodowa, przenośna konstrukcja umożliwia wygodne skanowanie w trudno dostępnych miejscach, bez ograniczeń związanych z kablami. Dzięki tym cechom skaner doskonale sprawdza się przy digitalizacji dużych obiektów, takich jak elektrownie czy farmy wiatrowe.
W sektorze motoryzacyjnym wszechstronny Trak Nova precyzyjnie skanuje zarówno płaskie powierzchnie, jak i skomplikowane detale. Dzięki lekkości, zwinności i wysokiej dokładności skanowania 3D doskonale sprawdza się przy rejestrowaniu różnych elementów pojazdów – od maski, paneli drzwiowych i spoilerów po złożone wnętrza, które często trudno uchwycić.
FreeScan Trak Nova rejestruje drobne detale z dużą precyzją, co czyni go idealnym narzędziem do skanowania delikatnych artefaktów. Kompaktowa i lekka konstrukcja skanera zapewnia wygodę użytkowania przez długi czas, co sprawia, że jest to doskonałe rozwiązanie dla artystów i konserwatorów pracujących nad szczegółowymi i wymagającymi projektami.
Użytkownicy mogą na bieżąco oceniać jakość zeskanowanych markerów podczas fotogrametrii wideo oraz sprawdzać kompletność danych w trakcie skanowania.
System automatycznie dostosowuje rozdzielczość siatki w zależności od krzywizny obiektu, zapewniając wyraźniejsze i bardziej szczegółowe odwzorowanie cech.
Funkcja inteligentnego wykrywania granic umożliwia szybkie i dokładne skanowanie oraz pomiar okrągłych i kwadratowych otworów, zapewniając precyzyjne dane o ich wymiarach.
Zintegrowany moduł inspekcji, certyfikowany przez PTB, zapewnia niezawodną i wysokiej jakości inspekcję w pełnej skali.
Dokładność objętościowa | 0.062 mm (12 m³) |
Dokładność objętościowa z VPG: | 0,046 + 0,012 mm/m (objętość rozszerzona) |
Szybkie skanowanie: | 50 linii lasera |
Dokładne skanowanie: | 7 równoległych linii lasera |
Skanowanie otworów: | 1 linia lasera |
Głębia ostrości: | TE Nova 380 mm (170 ~ 550 mm); UE Nova 2700 mm (800 ~ 3500 mm) |
Pole widzenia: | Do 2600 x 2200 mm |
Waga: | TE Nova 1,2 kg; UE Nova 1,6 kg |
Łączność: | Tryb bezprzewodowy i przewodowy (światłowód) |
Certyfikaty: | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
Test zatwierdzający: | Dl/VDE 2634 część 3 (certyfikowane w laboratorium dokładności posiadającym certyfikat ISO 17025) |
Dokładność objętościowa | 0.062 mm (12 m³) |
Dokładność objętościowa z VPG: | 0,046 + 0,012 mm/m (objętość rozszerzona) |
Szybkie skanowanie: | 50 linii lasera |
Dokładne skanowanie: | 7 równoległych linii lasera |
Skanowanie otworów: | 1 linia lasera |
Głębia ostrości: | TE Nova 380 mm (170 ~ 550 mm); UE Nova 2700 mm (800 ~ 3500 mm) |
Pole widzenia: | Do 2600 x 2200 mm |
Waga: | TE Nova 1,2 kg; UE Nova 1,6 kg |
Łączność: | Tryb bezprzewodowy i przewodowy (światłowód) |
Certyfikaty: | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
Test zatwierdzający: | Dl/VDE 2634 część 3 (certyfikowane w laboratorium dokładności posiadającym certyfikat ISO 17025) |
