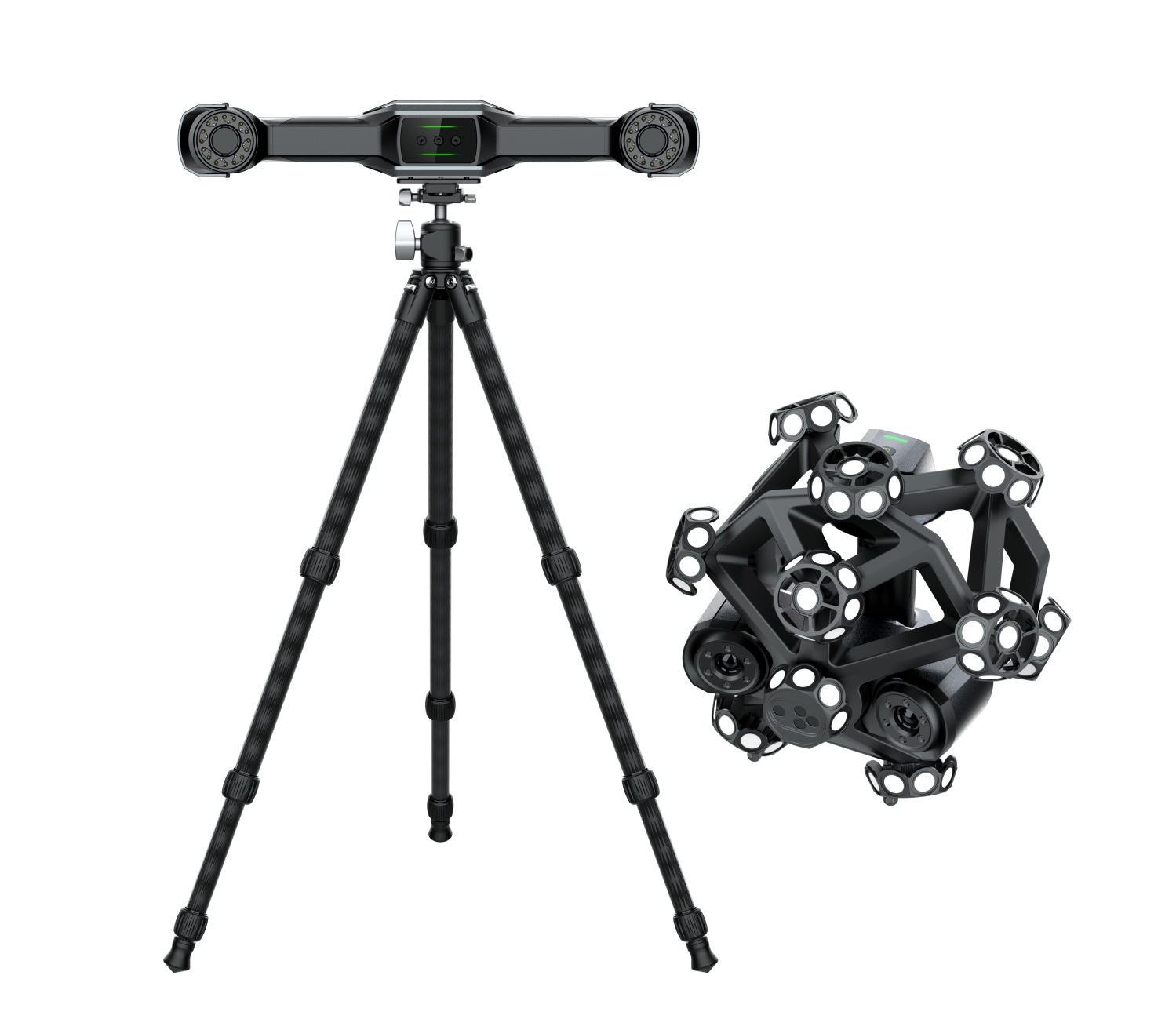

FreeScan Trak Pro2

FreeScan Trak Pro2

Przenośny optyczny system do pomiarów

  • Skaner 3D i tracker
  • Skanowanie 3D bez użycia markerów
  • Trzy tryby skanowania 3D
  • Do średnich i dużych obiektów
Oprogramowanie w zestawie
Szeroki zakres pomiarowy
Skanowanie z dokładnością 0,023 mm
skanowanie również w trudnych warunkach

Wysoka dokładność

Urządzenie zapewnia skanowanie 3D z metrologiczną dokładnością sięgającą do 0,023 mm. Niezawodność FreeScan Trak Pro2 jest potwierdzona poprzez testy zgodne ze standardem VDI/VDE 2634 Part 3.
Certyfikacja przeprowadzana jest przez akredytowane laboratorium Shining 3D zgodnym z normą ISO 17025.

Szybkie skanowanie

Dwie kamery przemysłowe o rozdzielczości 5.0 MP każda, oraz skanowanie przy użyciu 50 niebieskich linii lasera, umożliwiają płynne i niezwykle szybkie gromadzenie danych o skanowanym obiekcie.

FreeScan Trak Pro Shining 3D
FreeScan Trak Pro 2

Szeroki zakres pomiarowy

Duże pole widzenia (FOV) zapewnia użytkownikom większą elastyczność i efektywność skanowania oraz eliminuje konieczność częstego przemieszczania
trakera.

3 tryby skanowania laserowego

Skanowanie 50 liniami lasera
Skanowanie 7 równoległymi liniami lasera
Skanowanie pojedynczą linią lasera

Dynamiczne odniesienie

Traker lub skanowany obiekt mogą być swobodnie przemieszczane podczas pomiaru, co pozwala użytkownikom zwiększyć obszar skanowania oraz przeprowadzać pracę w utrudnionych warunkach np. produkcja.

Skanowanie 3D bez granic

FreeScan Trak Pro2 zapewnia efektywne pobieranie danych 3D różnorodnych obiektów, włączając te o dużych rozmiarach, osiągając przy tym wysoką szczegółowość. Doskonale sprawdza się także podczas skanowania głębokich otworów oraz elementów czarnych i refleksyjnych.

FreeScan Probe

To swoiste “bezprzewodowe ramie pomiarowe”, które zostało stworzone do pomiarów trudnodostępnych miejsc. Sonda umożliwia szybkie oraz precyzyjne punktowe inspekcje z dokładnością 0,025 mm.

Video prezentacja FreeScan Trak Pro2

Specyfikacja techniczna FreeScan Trak Pro2

FreeScan Trak Pro 2

FreeProbe (Opcjonalnie)

Dokładność:

0,023 mm

0,025 mm

Dokładność pojemnościowa:

9,6 m3 : 0,062 mm
17,6 m3 : 0,072 mm

/

Dokładność pojemnościowa
z fotogrametrią:

0,044 mm + 0,012 mm/m

0,025 mm + 0,015 mm/m

Szybkość skanowania:

Do 3 070 000 pkt/s

/

Obszar skanowania:

650 x 580 mm

/

Rozdzielczość:

0,01 - 10 mm

/

Głębia widzenia:

400 mm

/

Wielkość obiektów:

0,1-10 m

/

Waga:

FreeTrak: 7,2 kg, Skaner 3D: 1,47 kg, Probe: 0,5 kg

Wymiary:

FreeTrak: 1079 x 237 x 110 mm, Skaner 3D: 281 x 283 x 290 mm, Probe: 70 x 150 x 340 mm

Źródło światła:

FreeTrak: Światło podczerwone

Skaner 3D: 50 linii lasera
7 równoległych linii lasera

Pojedyncza linia lasera


/

Klasa lasera:

Klasa ll

Odległośc robocza:

300 mm

Tryb transmisji danych:

USB 3.0, IEEE802.11n/ac, IEEE802.3ab

Wyjściowe formaty:

.stl, .asc, .3mf

Temperatura pracy:

-10 do 40℃

Wilgotoność pracy:

10 do 90%

Rekomendowane
parametry komputera:

System operacyjny: Windows 10 Pro (64 bity) / Windows 11 Pro (64 bity);
Procesor: Intel Core i7-12800H lub nowszy; Karta graficzna: NVIDIA GeForce RTX 3070 lub nowsza; Pamięć karty graficznej: 6 GB lub więcej; Pamięć RAM: 64 GB lub więcej; Port USB: USB 3.0.

FreeScan Trak Pro 2

FreeProbe (Opcjonalnie)

Dokładność:

0,023 mm

0,025 mm

Dokładność pojemnościowa:

9,6 m3 : 0,062 mm
17,6 m3 : 0,072 mm

/

Dokładność pojemnościowa
z fotogrametrią:

0,044 mm + 0,012 mm/m

0,025 mm + 0,015 mm/m

Szybkość skanowania:

Do 3 070 000 pkt/s

/

Obszar skanowania:

650 x 580 mm

/

Rozdzielczość:

0,01 - 10 mm

/

Głębia widzenia:

400 mm

/

Wielkość obiektów:

0,1-10 m

/

Waga:

FreeTrak: 7,2 kg, Skaner 3D: 1,47 kg, Probe: 0,5 kg

Wymiary:

FreeTrak: 1079 x 237 x 110 mm, Skaner 3D: 281 x 283 x 290 mm, Probe: 70 x 150 x 340 mm

Źródło światła:

FreeTrak: Światło podczerwone

Skaner 3D: 50 linii lasera
7 równoległych linii lasera

Pojedyncza linia lasera


/

Klasa lasera:

Klasa ll

Odległośc robocza:

300 mm

Tryb transmisji danych:

USB 3.0, IEEE802.11n/ac, IEEE802.3ab

Wyjściowe formaty:

.stl, .asc, .3mf

Temperatura pracy:

-10 do 40℃

Wilgotoność pracy:

10 do 90%

Rekomendowane
parametry komputera:

System operacyjny: Windows 10 Pro (64 bity) / Windows 11 Pro (64 bity);
Procesor: Intel Core i7-12800H lub nowszy; Karta graficzna: NVIDIA GeForce RTX 3070 lub nowsza; Pamięć karty graficznej: 6 GB lub więcej; Pamięć RAM: 64 GB lub więcej; Port USB: USB 3.0.

Rekomendowane oprogramowania do inżynierii odwrotnej

Quicksurface

Quicksurface

Niedrogie narzędzie do inżynierii odwrotnej. Konwertuj zeskanowane dane na profesjonalne modele CAD.

geomagi design x ikona

Geomagic Design X

Kompleksowe oprogramowanie do inżynierii odwrotnej. Łączy w sobie możliwość modelowania 3D i przetwarzania danych.
